Чи працювали ви коли-небудь над проектом-хобі, де модифікація та компіляція вихідного коду для емулятора на базі Linux була, мабуть, найлегшою та найпростішою частиною всієї справи?
Кевін Нокі дуже, дуже хотів функціонуючий Macintosh Plus, укомплектований функціонуючим дисководом із автоматичним вийманням, з якого він міг завантажуватися. У німецького виробника вже був Mac Plus (1 Мб) від eBay, але він мав і несправний блок живлення, і дисковод. Замість того, щоб викроїти єдині в своєму роді внутрішні елементи зіпсованого Plus і вставити Raspberry Pi, як якийсь нероба, Noki пішла … іншим шляхом.
Нокі надрукував на 3D-принтері свій власний Macintosh, «Brewintosh». Я хотів би, щоб ви подумали, що, на вашу думку, означає останнє речення, а потім стерли свої очікування. Я переглянув усю 48-хвилинну подорож Noki’s Brewintosh, яка водночас дуже заспокійлива на певному рівні, пов’язаному з ASMR, і також стримано божевільна тим, як вона применшує всі індивідуальні досягнення на цьому шляху. Будь-який із творів Brewintosh був би моїм цілим уїк-ендом, і моя дружина не насолоджувалася б моїм настроєм, поки я був занурений у нього.
- Дизайнерська частина Brewintosh, яку ви бачите лише в надшвидкому уповільненому підсумку, але яка гарна, досить помітна. Кевін Нокі

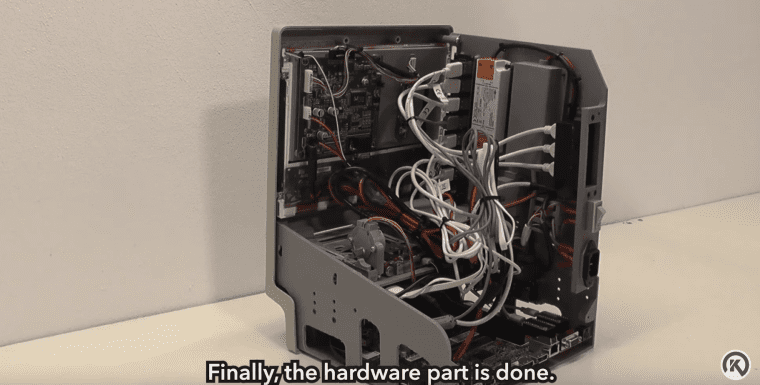

- Тепер можна починати виготовлення плат, схемотехніку та конфігурацію внутрішнього простору! Кевін Нокі
- Крихітна двокомпонентна плата Noki, створена для переробки послідовного порту та входу ADB до USB, є майже власним проектом (і відео). Кевін Нокі
- Деталь на наклейці Brewintosh і кут готового проекту. Кевін Нокі
Але Нокі, за його словами, «місяцями», фактично працює у зворотному напрямку з 2024 року, використовуючи всі інструменти та навички виробника, щоб повернутися до робочого Mac 1986 року. Зверніть увагу, не просто «класична Mac OS на моніторі AliExpress правильного розміру». Ми говоримо про коробку правильного розміру, кольору та текстури, яка живиться від стіни, ковтає 3,5-дюймові диски, працює як з телефонним кабелем, так і з клавіатурами й мишами Apple, оснащена регулювачем екрану та видає звук запуску (звуковий сигнал). , а не акорд). Це не «любовна» данина, це дивно і потенційно нервує.
Оголошення Якщо вам потрібен неісторичний, але надзвичайно автентичний Mac, як у Noki, це невичерпний список із 29 речей, для яких вам знадобляться інструменти, навички та терпіння:
- Ретельне вимірювання кожної окремої поверхні та кута Macintosh Plus
- Відновіть ці вимірювання та змоделюйте їх у AutoDesk Fusion 360
- Надрукуйте футляр Mac із чотирьох частин за допомогою модифікованого Ender-3 із сірою ниткою PLA
- Нанесіть однокомпонентний пластиковий наповнювач і відшліфуйте площини в місцях з’єднання деталей корпусу
- Просвердліть реєстраційні отвори в частинах корпусу для металевих контактних з’єднувачів
- Використовуйте ціаноакрилатний (CA) клей, щоб з’єднати деталі, і кілька разів відшліфуйте кожну частину 3D-шарами, що показують
- Нанесіть аерозольну фарбу як ґрунтовкою, так і остаточним бежевим кольором на частини, що дивляться назовні
- Використовуйте різак для вінілу, щоб захистити частини корпусу, які мають бути гладкими
- Нанесіть текстуроване прозоре покриття, щоб відтворити грубу текстуру Mac
- Розберіть 10-дюймовий екран, який був знайдений у комісійному магазині
- Замініть CCFL екрана на світлодіодне освітлення
- Перекрутіть і припаяйте ручку диммера до екрана, щоб створити регулятор затемнення
- Відпаяти та модифікувати блок зарядки ноутбука, щоб зробити блок живлення
- Змініть активний USB-концентратор і його адаптер змінного струму
- Пофарбуйте фізичний вимикач живлення в відповідний колір корпусу
- Використовуйте роз’єми WAGO для безпечного підключення компонентів живлення
- Розберіть тонкий клієнтський комп’ютер за $13 і замініть його роз’єм живлення на XT60
- Провід резистора, щоб блок живлення працював із зовнішнім адаптером
- Замініть кнопку живлення тонкого клієнта на реле, кероване Arduino
- Створіть передній роз’єм для клавіатури та миші з плати розробника Teensy USB, роз’єму RJ11 і прошивки клавіатури TMK.
- Пайка та дріт у внутрішньому динаміку
- Перебудуйте USB-зчитувач флоппі-дисків із керованим Arduino кроковим двигуном (який ви закодували), щоб витягувати диски з програмного керування
- Створив периферійну плату ADB із дизайном KiCAD, плату Teensy та Arduino Pro Micro
- Налаштуйте ATtiny85 для керування материнською платою та живленням екрана, а також відтворення звуку запуску
- Створіть модифікований емулятор Mini vMac у системі Linux
- Створіть власний стереотип рельєфного тексту Brewintosh і наклейте на нього фольгу за допомогою ламінатора
- Створіть індивідуальні багатоколірні наклейки Brewintosh, надрукуйте їх, нанесіть УФ-смолу для глянцевого покриття та затвердіть
- Створіть та надрукуйте копію наклейки задньої панелі оригінального Mac
- Запишіть, як ви робите всі ці речі, і змонтуйте їх у захоплююче відео.
Оголошення
Я не включив у цей список менші («менші») речі, надруковані за допомогою 3D-принтеру Noki, тому що я поважаю ваші пальці, що обертаються. Ви також повинні розробити та точно надрукувати принаймні 12 інших компонентів. У цей список входять полімерні ніжки, тримач екранної плати, внутрішня рама, кришка блоку живлення, коробка для прокладки кабелю живлення, тримач аудіороз’єму, USB-порт і тримач SD-карти, внутрішній динамік, кріплення крокового двигуна дисковода, ручне витягування диска , диск регулювання яскравості та, ймовірно, десяток дрібниць, про які Noki навіть не згадує.
Я насправді не пропоную нікому з біологічно обмеженою тривалістю життя те, що тут зробив Noki. Якщо ви розглядаєте кожен компонент і надруковану на 3D-принтері частину як окремі проекти на вихідні, це займе понад 40 тижнів. Майте на увазі, що, за словами Noki, друк лише 3D-деталей зайняв 48 годин. Але навіть такий розкид передбачає, що ви виходите з очевидного знайомства Нокі з усіма його принтерами, різцями та інструментами. Він не містить жодних помилок чи хибних кроків у своєму відео, але ти просто знаєш у своєму серці, що досягнеш певного моменту в складанні й зрозумієш, що щось зовсім не підходить, тому ти повинен повернутися назад і зробити це , і, можливо, дві або три інші цілі речі, знову.

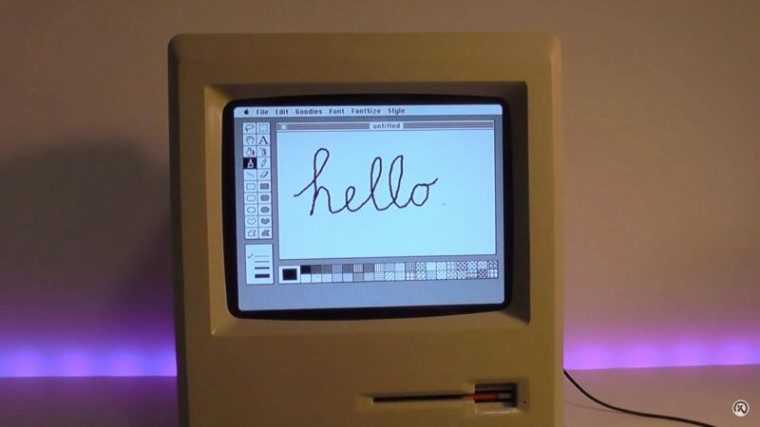

Перегляд цього відео вразив мене. Бачити вражаючу кількість демонстрованих навичок у поєднанні з увагою до деталей, як у Стівена Джобса, може бути надзвичайно лякаючим або просто ствердним і чудовим, залежно від того, як ви це сприймаєте. Хтось у коментарях на YouTube трохи підкреслює, що Noki сам навіть не згадує у своєму тексті субтитрів: що монітор залишається вимкненим, доки не запуститься емулятор vMac і не створить крихітну усміхнену піктограму Mac. Усе це лише для того, щоб дійти до моменту, коли ви зможете грати в 3D-шахи чи використовувати MacPaint у маленькій бежевій машині часу.
